欢迎大家继续收看非常城市的专题课程《汽车音响改装从入门到精通》,今天为各位同学带来第十四节课——汽车音响安装施工(2)主机安装与调试


|  汽车音响主机安装与调试

目录

汽车音响主机介绍与分类

知名品牌主机介绍

主机面板功能介绍

主机连接线介绍

常见主机连接故障与排除



|(一)、汽车音响主机介绍与分类

汽车CD机:

CD机实际上就是我们在日常生活中常说的CD播放器,也有人把它称之为激光唱机或是镭射唱机。它是一种用微电脑控制的智能化高保真立体声音响设备,采用了先进的激光技术、数码技术、计算机技术和各种新型元器件,具有高密度记录、放音时间长(达60~75分钟)、操作简便、选曲快速等优点。它能逼真地重放录制的内容,层次分明,有临场感。

目前市场上销售的汽车CD机按CD盘的数量可分为,单盘、三盘、六盘、八盘、十盘、十二盘等几种。

汽车CD机的种类:

单盘:一般价格较低容易安装,但没有卡座(磁带),CD盘在进出仓时易划伤,减震较差(高档机除外),必须用手换盘(CD盘易赃污),输出功率小;

三盘和高档单盘机:价格较高,也没有卡座(磁带)功能,可切换碟片,音质较好;

多盘机:最大的好处就是装盘多存储量大,直接用主机控制换盘方便不易赃污,减震效果好,而且主机比单盘机多卡座(磁带)功能。

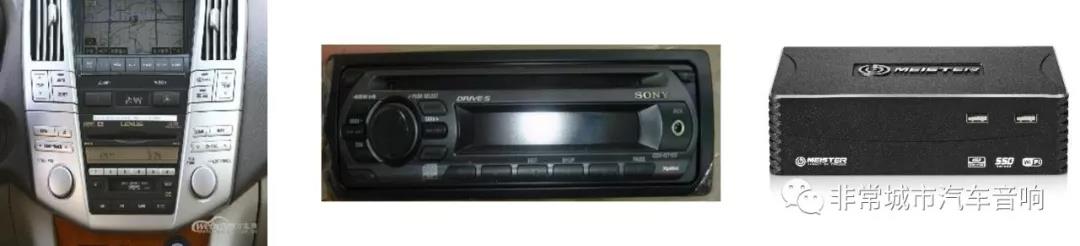

按规格分类有两种:

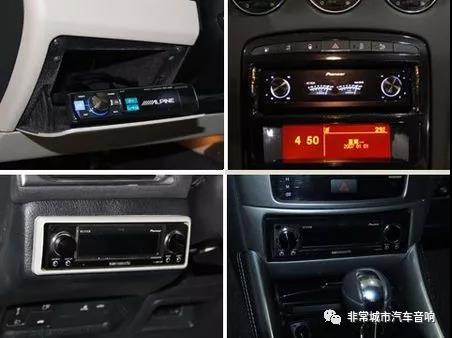

1)、国际标准:标准尺寸为178mm x 50mm ,这个规格被成为1DIN。该规格产品通用性较强,是大部分车载CD的标准规格。是主流的产品。

2)、大屏幕机:俗称2DIN  尺寸为178mm x  100mm,宽度和1DIN一样,高度为他的一倍。该规格的产品多用于日本车上,大部分日本车原装的CD的安装位是这个尺寸。一般说来该产品都比较高档,市场上相对比较少。

车载DVD导航:集娱乐、导航、语音功能于一体的车载影音系统

DVD导航分类:DVD导航专用机



|(二)、知名品牌主机介绍

“来福”美国汽车音响文化的代表

1999年首家汽车音响上市公司

世界汽车音响行业霸主

多年稳居美国中高级汽车音响市场销量冠军

美国汽车音响份额65%,全球汽车音响份额的30%



名言:“音响设备必须挑动使用音响者对音乐的感情。”

作为一个知名的音响品牌,屹立半个多世纪而不倒

于1949年成立,美国“麦景图”McIntosh,经历五十多个年头的辉煌岁月

没有别的厂家能像“麦景图”一样,既是真空管的鼻祖,又是电晶体与集成电路的先锋。她缔造了真空管音响的黄金年代,担当音响工业步入电晶体年代的领航者。尤其是功率放大器都以独特优美音色闻名天下。声音以自然为主,平衡度极高,音质纯厚,动态及分析力俱备,持久耐听。



1973年,在美国创立,当时全公司只有两个人

开始是生产家庭音响,后来开始尝试将体积庞大的音箱搬到汽车上,装置于在美国任何地方都可以看到的皮卡车座椅后背部。播放音乐时,整个座椅和音箱迸发出有节奏的震颤,乘着感觉就像有人在踢(kick)自己的后背,”kicker”由比得名。



于1994年在中国北京投资创建的外商独资企业,主要经营范围:包括汽车音响产品及有关零部件、汽车用通信机器及汽车导向系统产品

阿尔派电子(中国)有限公司已于2000年12月取得ISO9001质量体系认证。公司除在上海、大连、广州设有分公司,长春、沈阳、成都设有办事处外,还在中国投资建立了4家独资及合资公司。



目前对车内DVD系统规划最完善的品牌

先锋是影音娱乐及光盘技术的世界先驱,运用先进科技投入家用影音、车用影音以及商业用市场,展现对消费者的热情与娱乐事业的重视。Pioneer起源于1938年,并以扬声器制造与销售为主。



|(三)、主机面板功能介绍

DVD导航主机

一般市面上的DVD导航主机接线都有明确的中文标注,连接非常方便



天派DVD导航通用机

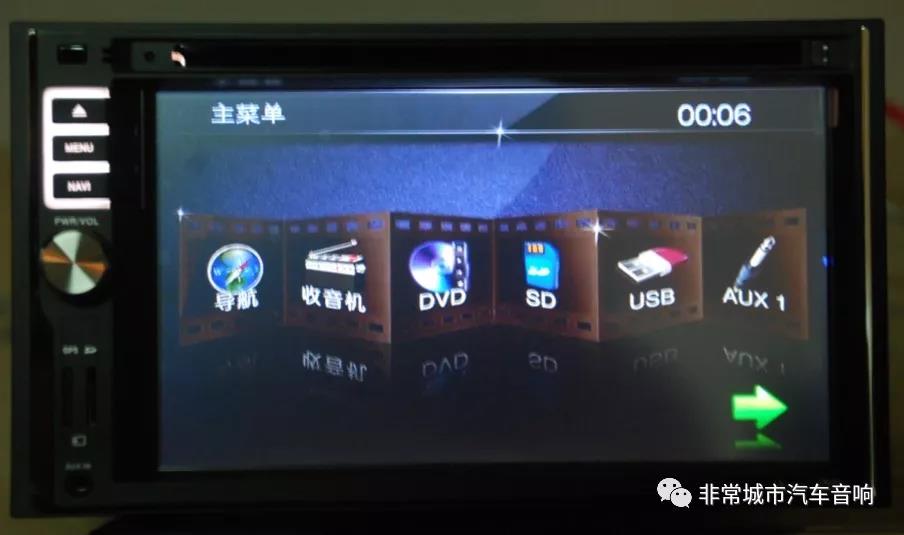

主菜单,有导航、收音机、DVD、SD、USB、AUX1等功能供选择

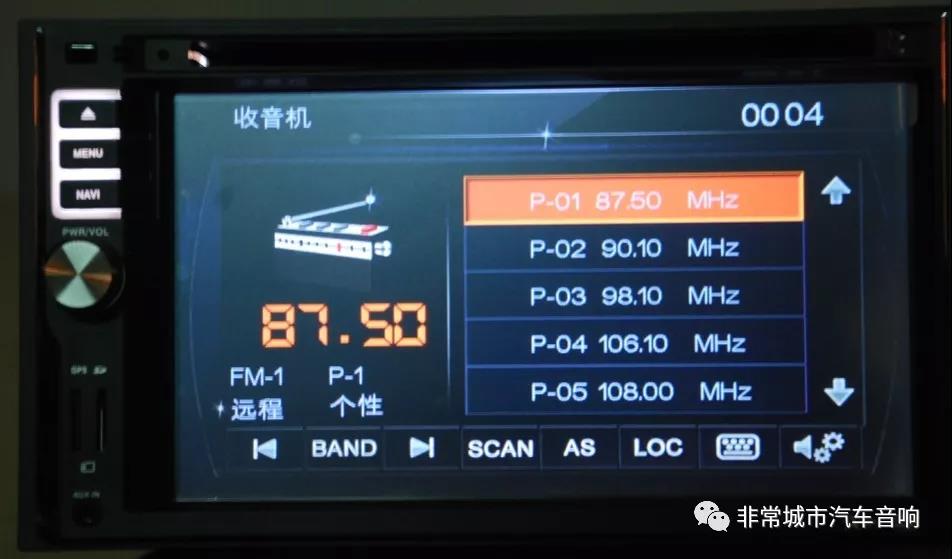

收音机功能界面

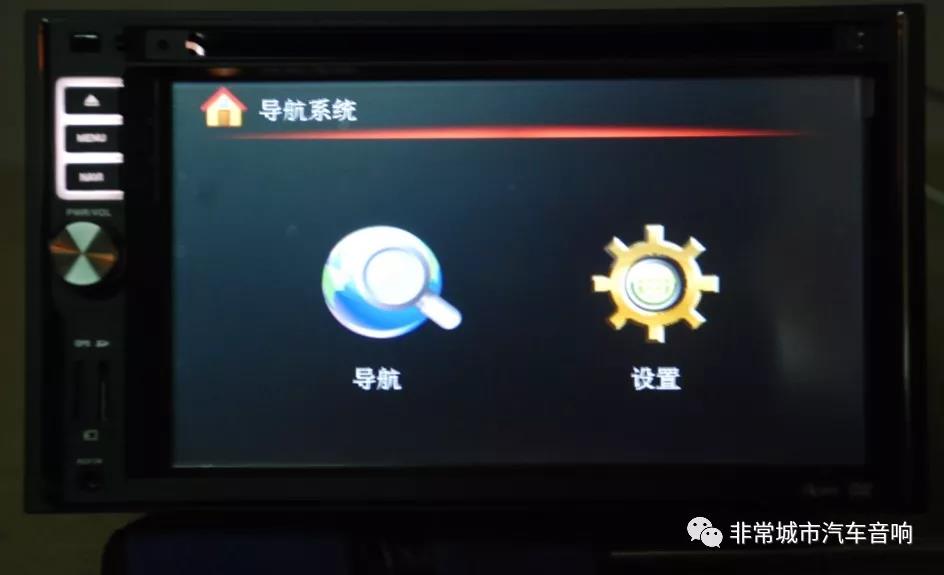

导航功能选择界面

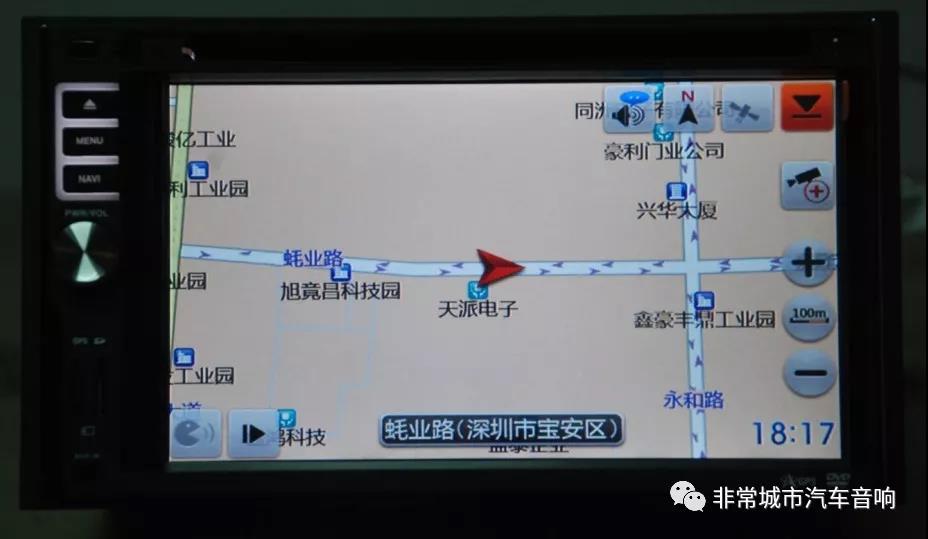

导航功能地图显示界面



天派凯美瑞DVD导航专用机

主菜单,有导航、收音机、DVD、SD、USB、AUX1等功能供选择,与通用机相同

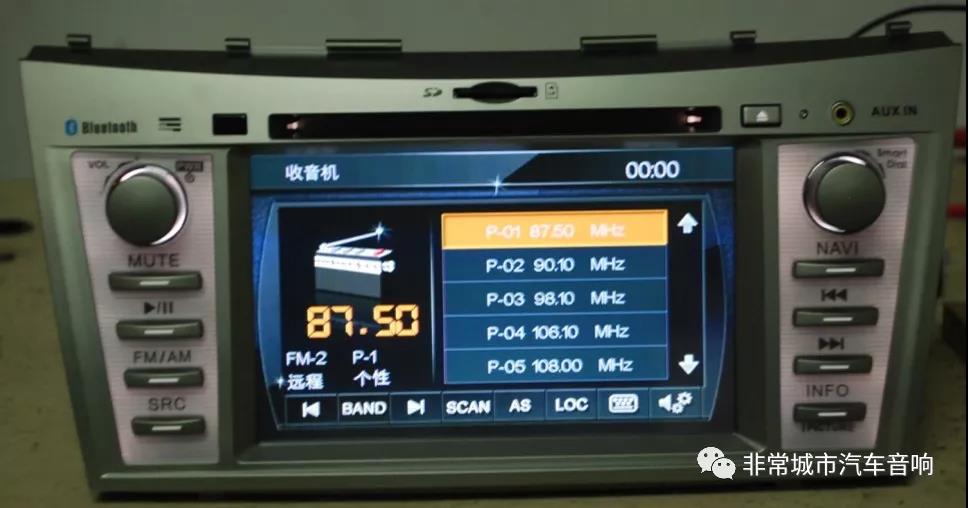

收音机功能界面

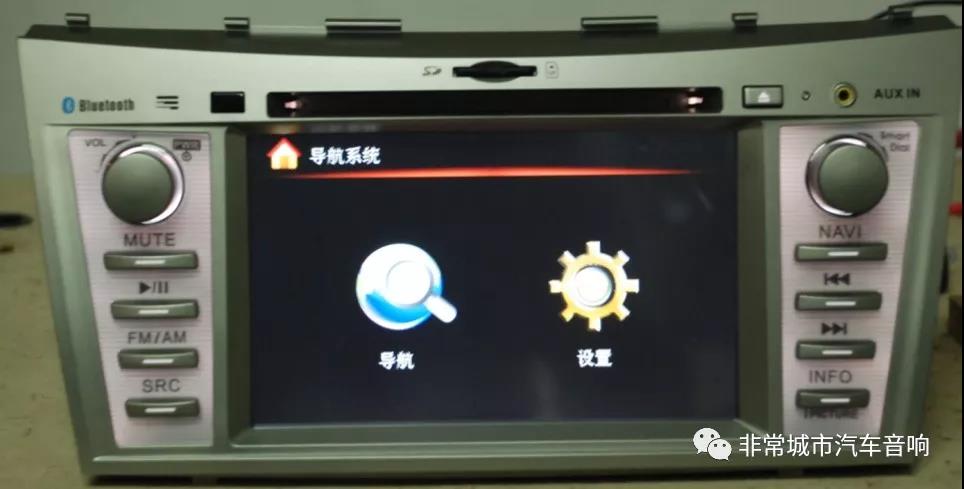

导航功能选择界面

导航功能地图显示界面



|(四)、主机连接线和功能介绍

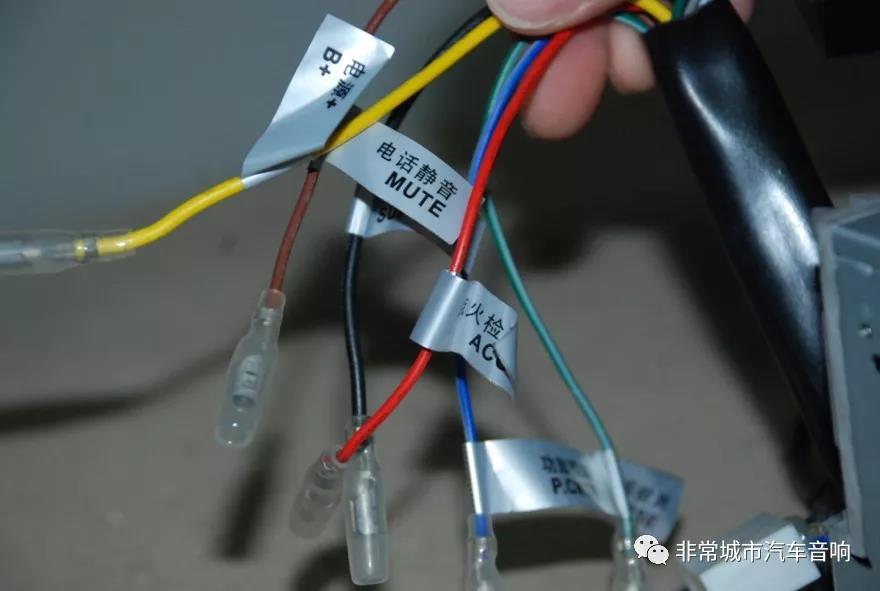

主机线路标注

很多时候,客户只拿来机器,而没有尾线,对于一些没有经验的技术人员来说,很多时候要拆开机器来辨别针脚定义,甚至有些机器板上也没标注,着时就需要专业维修经验的技师才能正确连接电源和扬声器线。

其实,根本就用不着打开机器。我们只需要个万用表就能半分钟轻松查出来针脚的定义了。

数字表最直观,指针的有时会不好辨别。

将红表笔到机壳(也就是地)黑表笔测量,有8个脚会是相同阻值的就是8条扬声器线,另外有一个脚是呈充放电状态的就是+B,剩下的一般就是ACC,和REM,GND了,其实机壳就是GND,所以我们不必要去找它。REM出来到里面的电源供应中间一般都有个二极管,就算接到电源上也没关系,剩下就是ACC。

如果始终不敢确定ACC,还有一种方法,就是连接上+B和机壳的电源后,用一个1K的电阻串于+B依次去连接剩下的端子,也就最多3。4个端子,当能开机时那端子就是ACC。

因为通过电阻后,电流很小了,所以不会烧坏其他的元件,主要是功放块。

熟练后一个没见过的机器也能在1分钟内不开机壳直接找出来电源,ACC,扬声器的连接线。



主机接线:

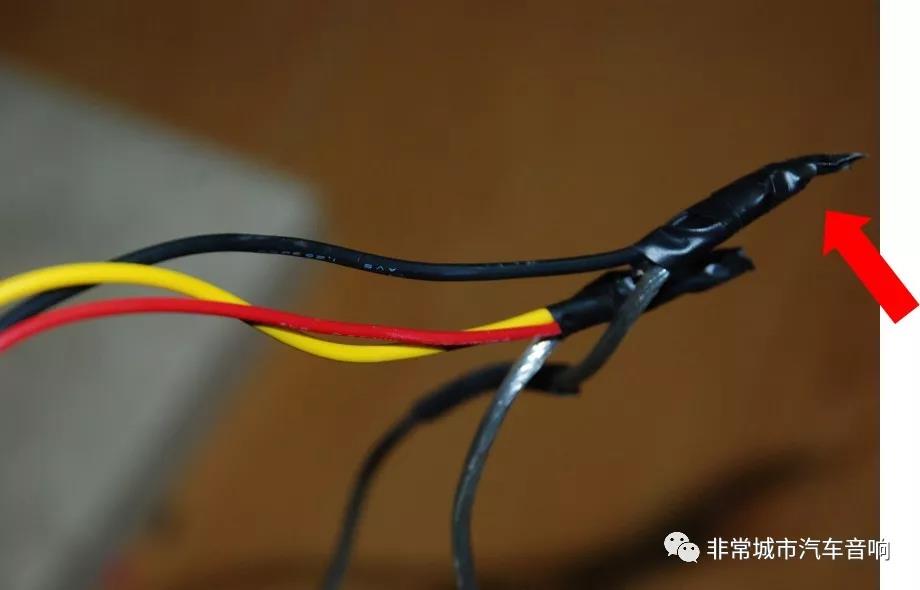

把主机的常电(黄色)、ACC(红色)与变压器正极(+)连接,然后用绝缘胶布密封;

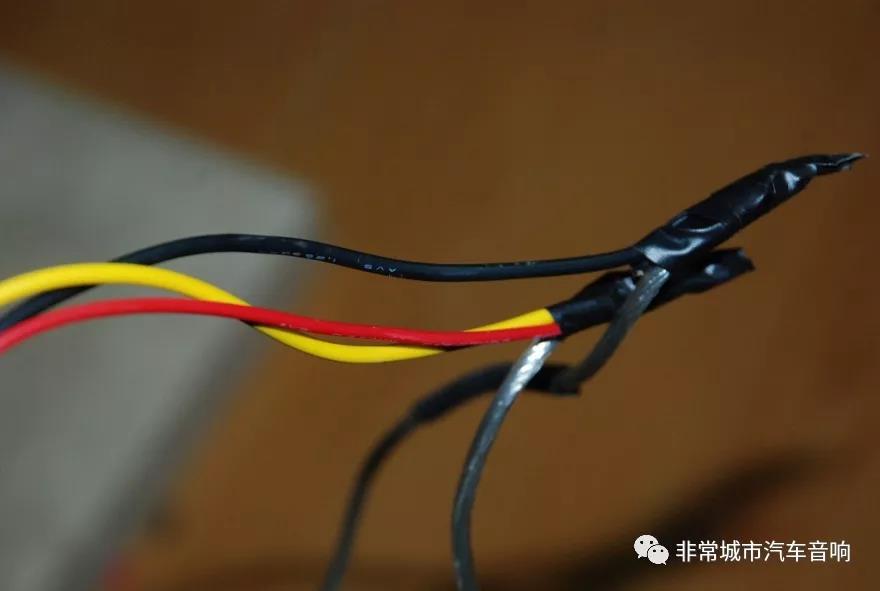

在把两线绕线密封时,要把两线绕接紧密后再用绝缘胶布密封

把主机的GND(黑色)与变压器的负极(-)连接,然后用绝缘胶布进行密封

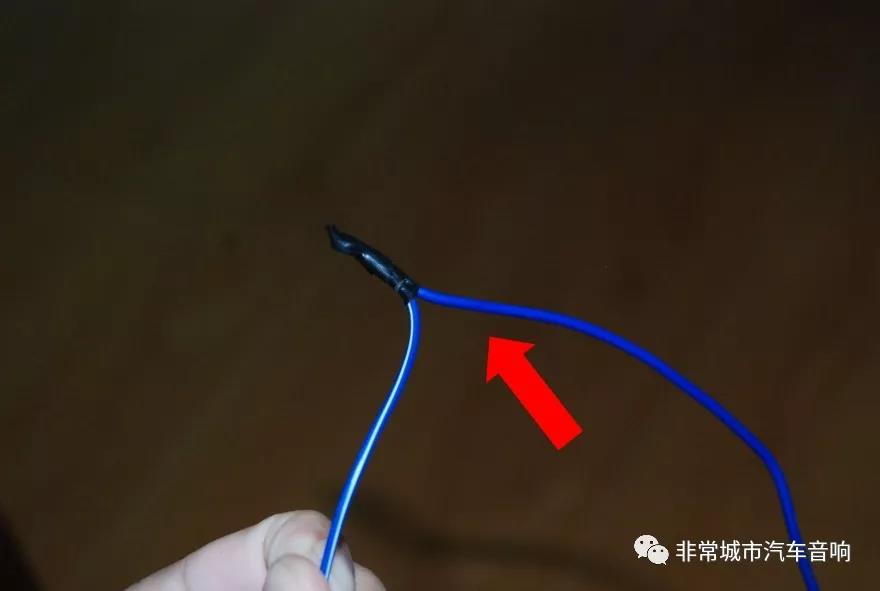

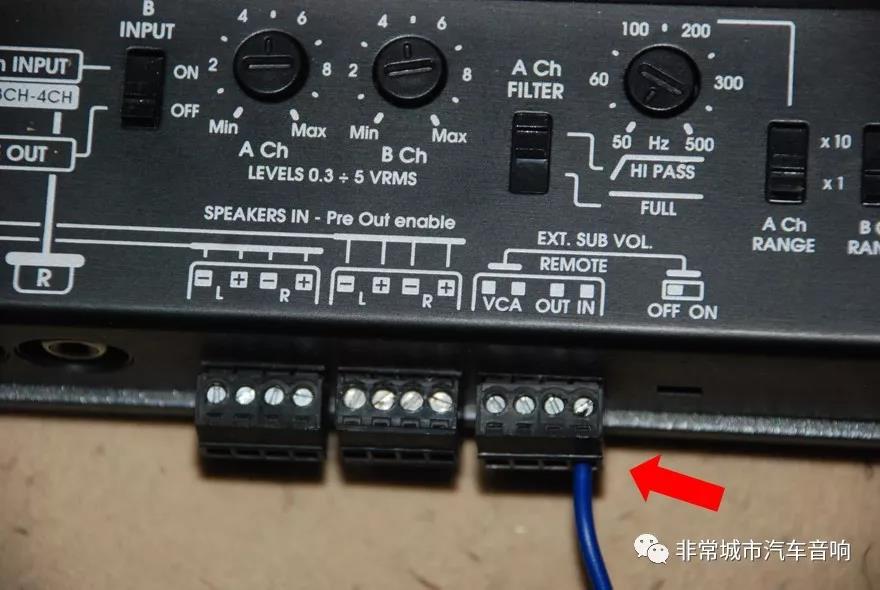

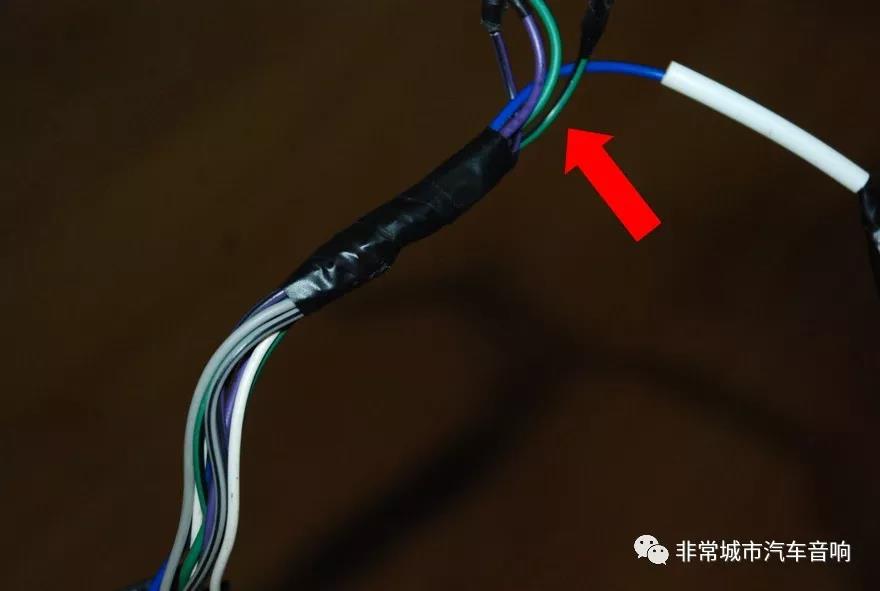

把主机功放控制线(蓝白色)接到功放REMOTEIN端口

在把两线绕线密封时,要把两线绕接紧密后再用绝缘胶布密封

把主机其余的线线口用绝缘胶布进行密封,并扎成一团,保证美观




|(五)、常见主机连接故障与排除

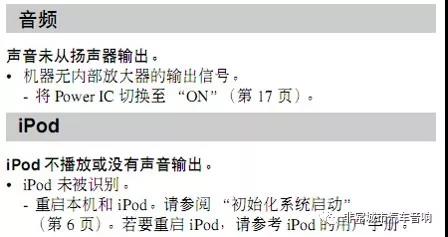

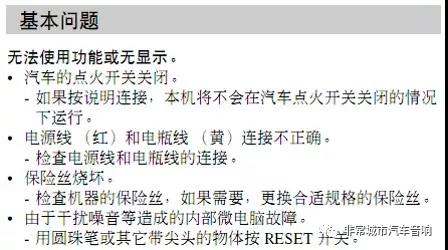

常见基本问题

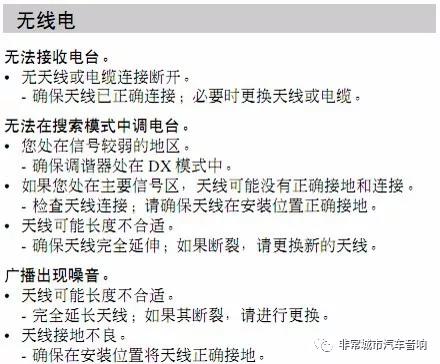

无线电问题

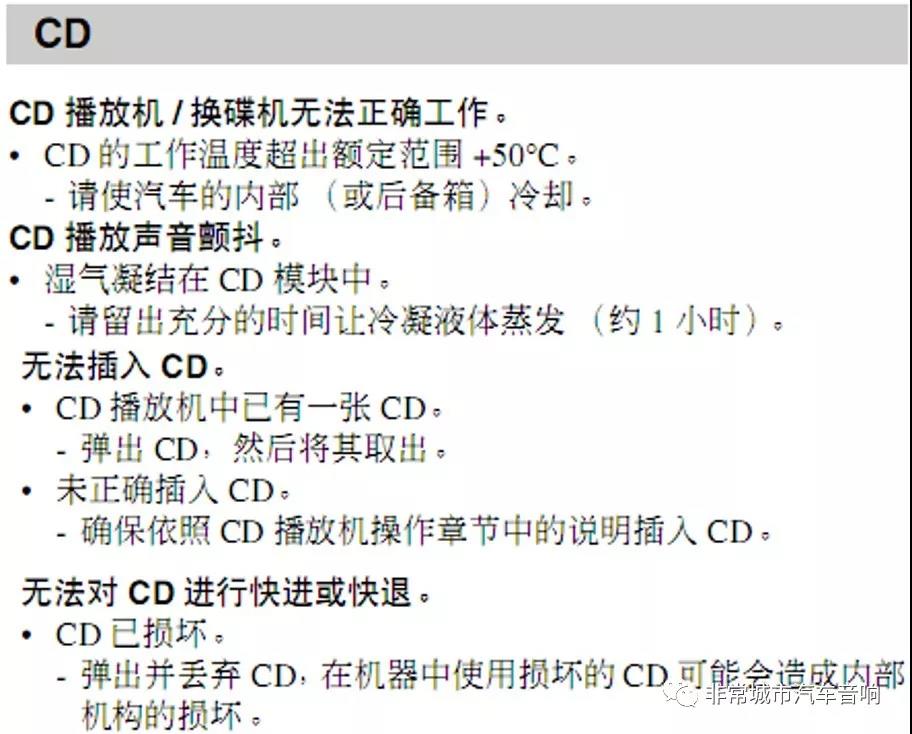

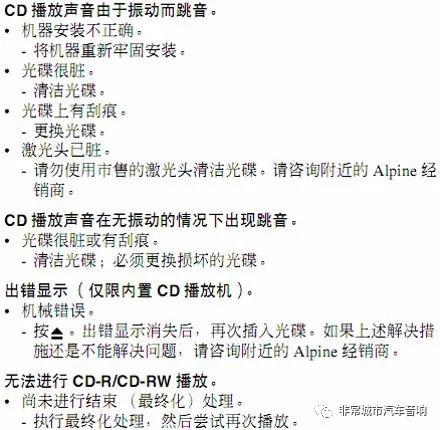

CD问题

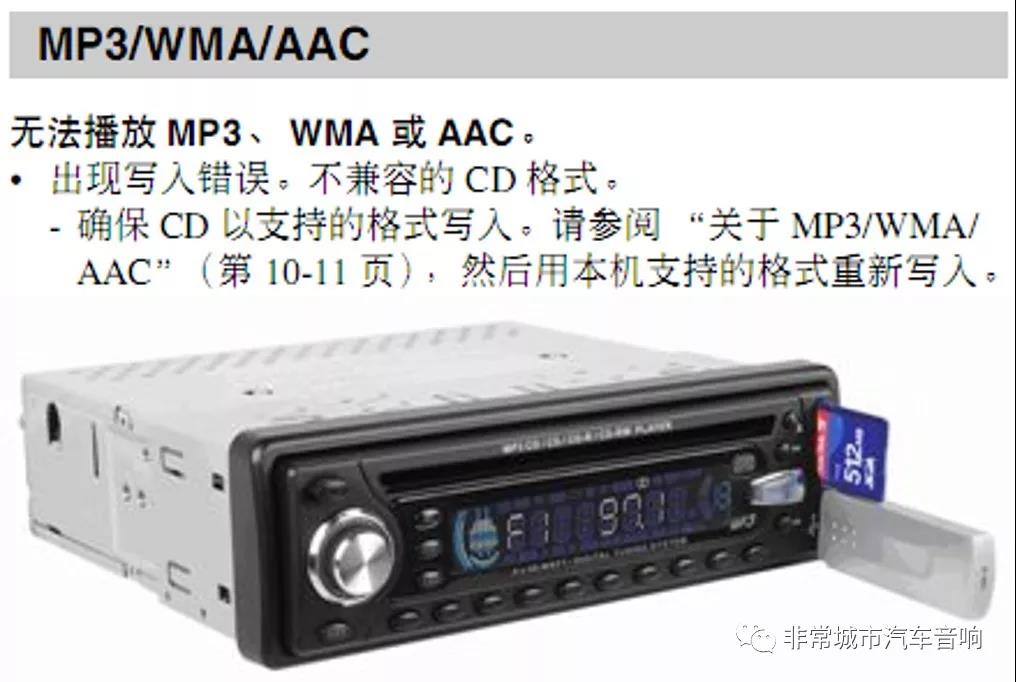

便携式音源问题




以上就是就是今天课程——《汽车音响改装从入门到精通》:汽车音响安装施工(2)主机安装与调试的全部内容。下节课将为各位同学带来第十五课:汽车音响安装施工(3)扬声器安装与调试,欢迎大家准时收看。
